توضیحات

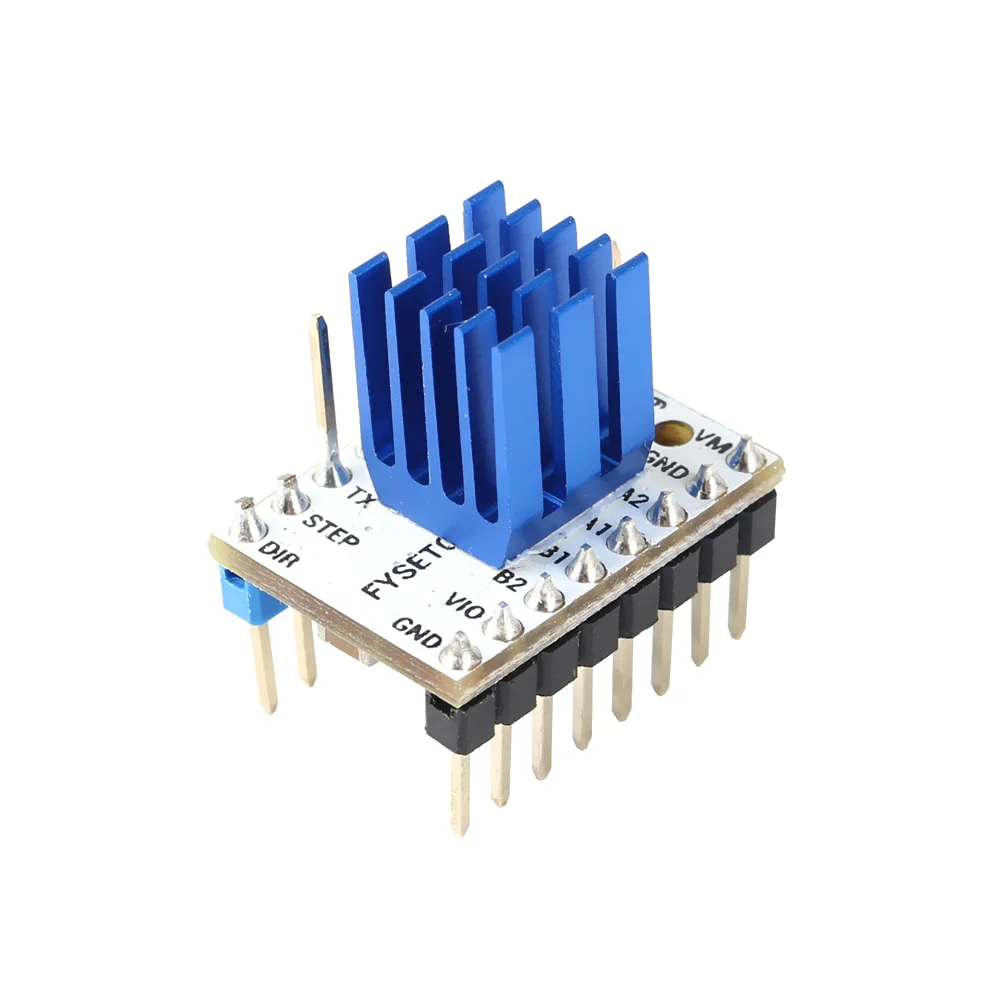

درایور TMC2209 یک مدار مجتمع پیشرفته برای کنترل موتورهای پلهای دو فاز است که عملکردی بیصدا و کارآمد را ارائه میدهد. این درایور با بهرهگیری از تکنولوژی StealthChop2، نویز و لرزش موتور را به حداقل میرساند و حرکتی نرم و بیصدا را فراهم میکند.
ویژگیهای کلیدی TMC2209:
- ولتاژ تغذیه: بین 4.75 ولت تا 28 ولت، که انعطافپذیری بالایی در کاربردهای مختلف فراهم میکند.
- جریان خروجی: حداکثر جریان پیک 2.8 آمپر و جریان مداوم 2 آمپر RMS، مناسب برای کنترل موتورهای پلهای با توان متوسط.
- ریزگامها (Microstepping): پشتیبانی از تا 256 میکرواستپ در هر پالس، که دقت بالایی در حرکت موتور ایجاد میکند.
- رابط ارتباطی: دارای رابط UART برای پیکربندی و مانیتورینگ آسان پارامترها، که امکان تنظیمات پیشرفته را فراهم میکند.
- تشخیص بدون سنسور (Sensorless Stall Detection): با استفاده از فناوری StallGuard4، امکان تشخیص موقعیت و توقف موتور بدون نیاز به سنسورهای اضافی را فراهم میکند.
- سازگاری پینها: پینهای TMC2209 با درایورهای قدیمیتر و همچنین با TMC2208 سازگار هستند، که جایگزینی و ارتقاء را تسهیل میکند.
این درایور بهویژه در کاربردهایی مانند پرینترهای سهبعدی و دستگاههای CNC مورد استفاده قرار میگیرد، جایی که عملکرد بیصدا، دقت بالا و کارایی انرژی اهمیت دارد. همچنین، قابلیت هومینگ بدون سنسور در TMC2209 امکان مرجعیابی محور را بدون نیاز به سوئیچهای مکانیکی فراهم میکند، که نصب و راهاندازی را سادهتر میسازد.
برای اطلاعات دقیقتر و جزئیات فنی، میتوانید به دیتاشیت رسمی TMC2209 مراجعه کنید.
